AUTOCAD——折弯标注

[复制链接]

1

主题

1

帖子

-7

积分

限制会员

积分
-7
发表于 2021-9-30 10:49:45 | 显示全部楼层 |阅读模式
为圆或圆弧创建折弯半径标注。如果圆或弧的中心在配置之外,并且无法显示在实际位置,则会建立转折半径标注。可以在方便的位置指定标注的原点(称为中心位置替代)。

执行方法

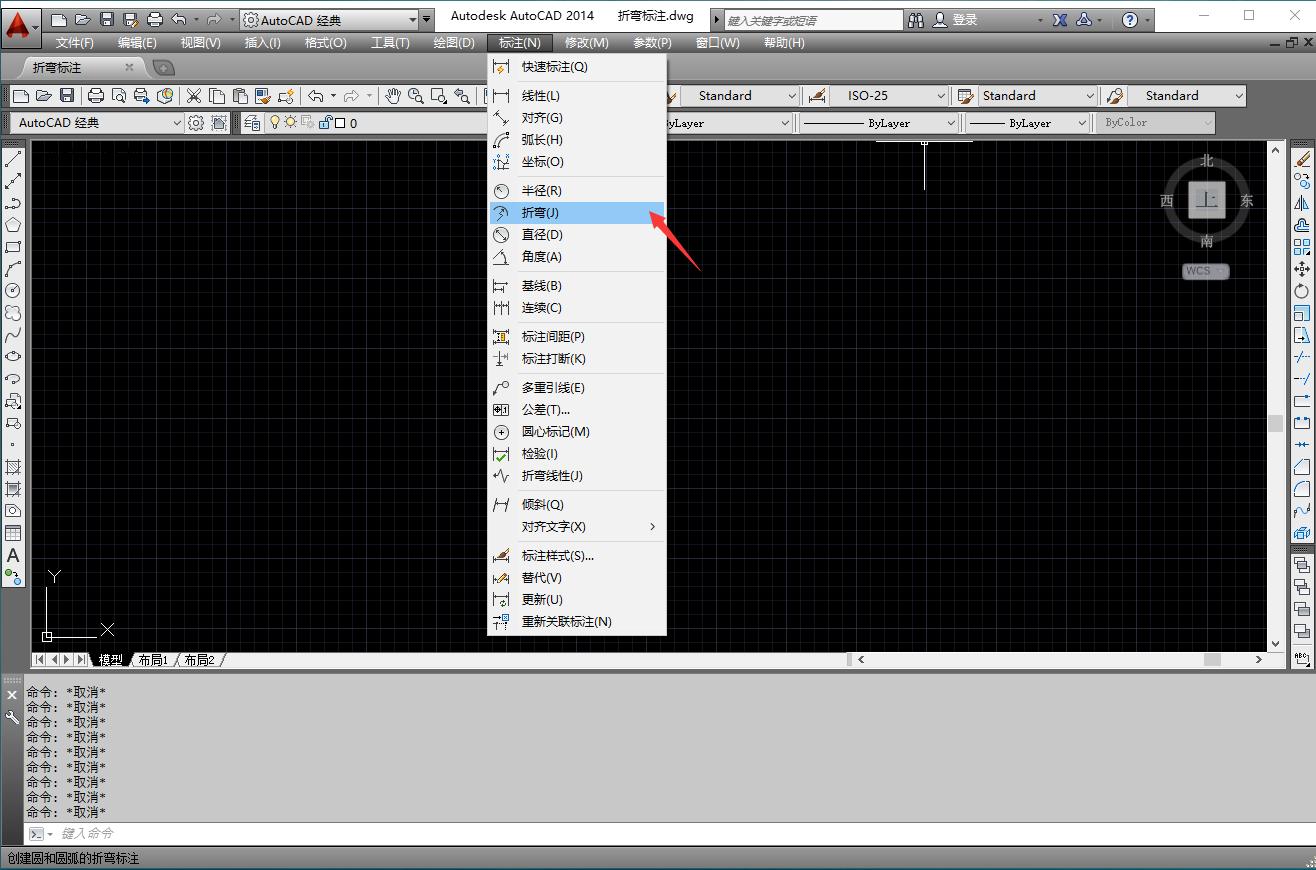

(1)依次单击菜单栏“标注”“折弯”。图片:




n-top: 20px; margin-bottom: 20px; padding: 0px; border: 0px; color: rgb(34, 34, 34); font-family: "PingFang SC", "Hiragino Sans GB", "Microsoft YaHei", "WenQuanYi Micro Hei", "Helvetica Neue", Arial, sans-serif; font-size: 18px; white-space: normal; background-color: rgb(255, 255, 255);">

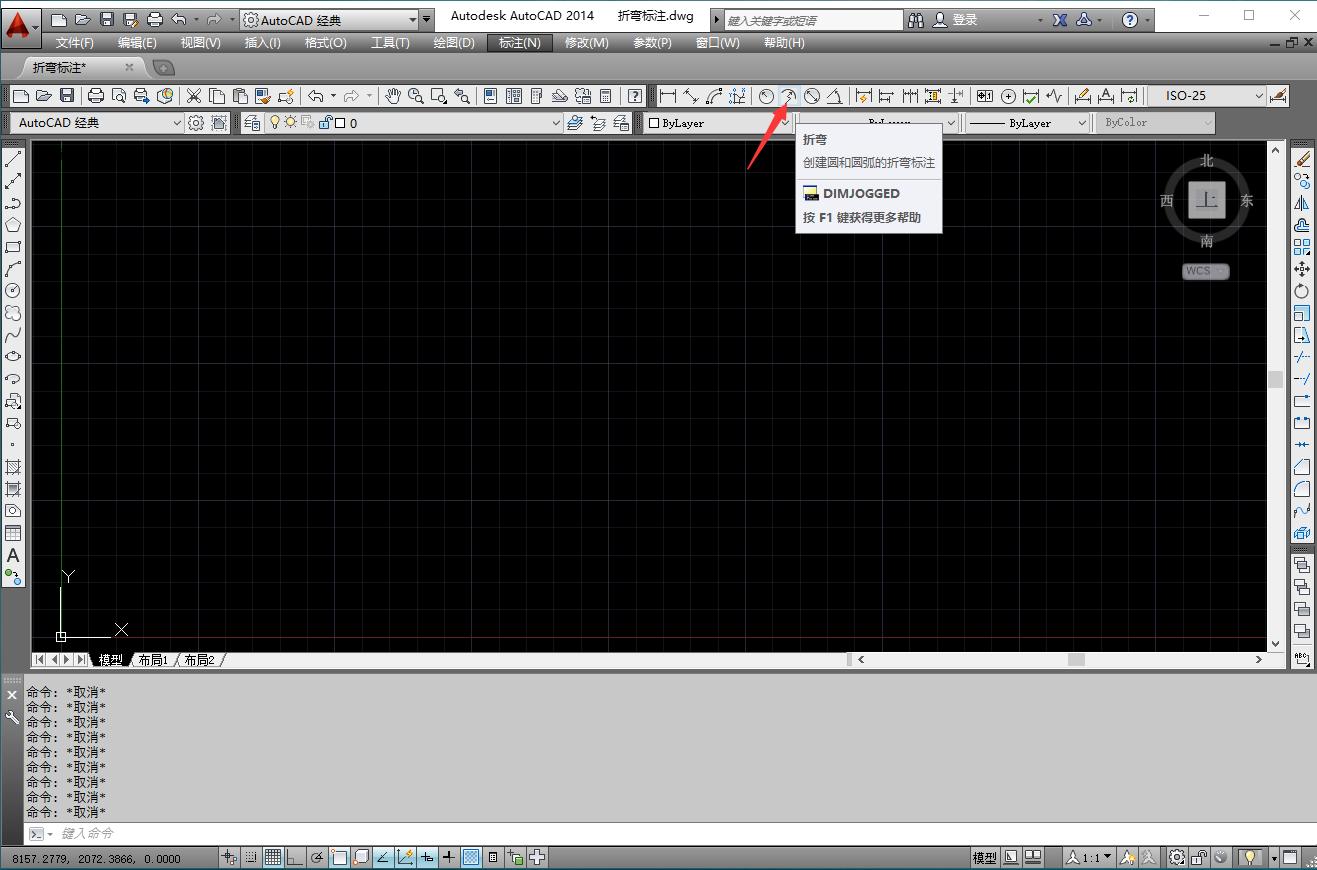

(2)单击标注工具栏“折弯”按钮如图:

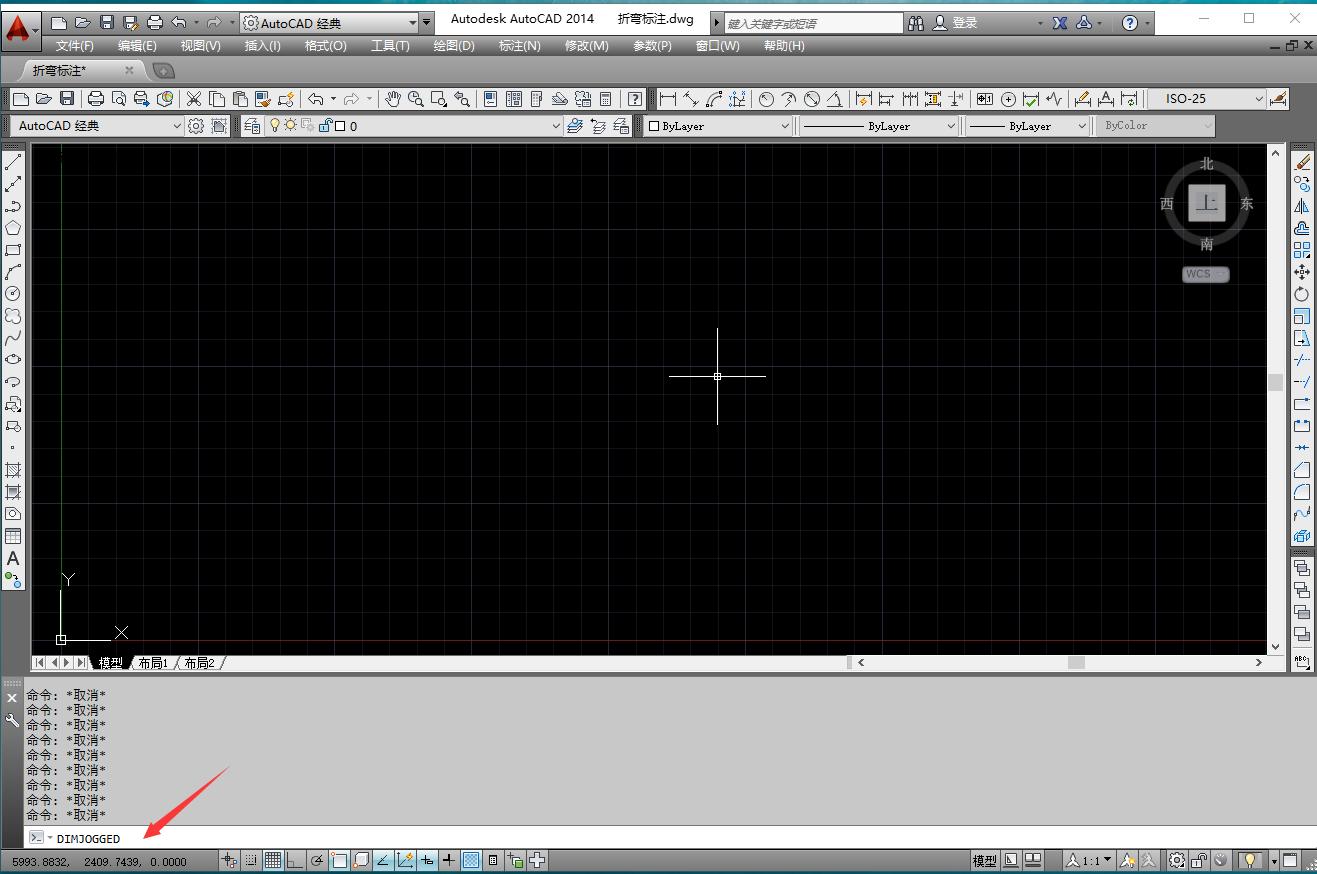

(3)在命令行中输入“DIMJOGGED”按enter键。如图:




操作步骤

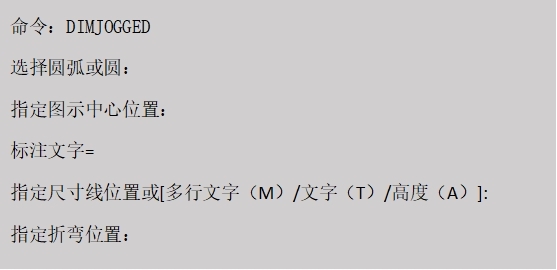

执行命令之后,命令行会显示以下信息:




选项说明

(1)中心位置替代:指定折弯标注的新圆心,用于替代圆或圆弧的实际圆心。

(2)指定折弯位置:指定折弯的中点。

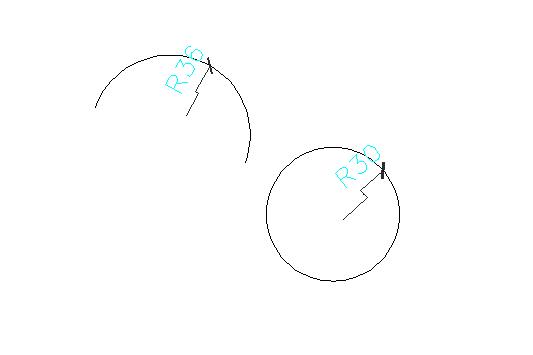

折弯标注命令绘制效果图如下:
